熱變形維卡軟化點(diǎn)試驗(yàn)方法簡(jiǎn)介
日期：2018-09-05 有1999人瀏覽
1.定義
1.維卡軟化點(diǎn)的定義：Vicat softening temperature（簡(jiǎn)稱VST）——工程塑料、通用塑料等聚合物的試樣于液體傳熱介質(zhì)中，在一定的載荷、一定的等速升溫條件下，被1m㎡的壓針壓入1mm深度時(shí)的溫度。
2.熱變形溫度的定義，英文Heat deflection temperature（簡(jiǎn)稱HDT），是表達(dá)被測(cè)物的受熱與變形之間關(guān)系的參數(shù)。熱變形溫度的測(cè)試是記錄在規(guī)定負(fù)荷和形變量下的溫度。

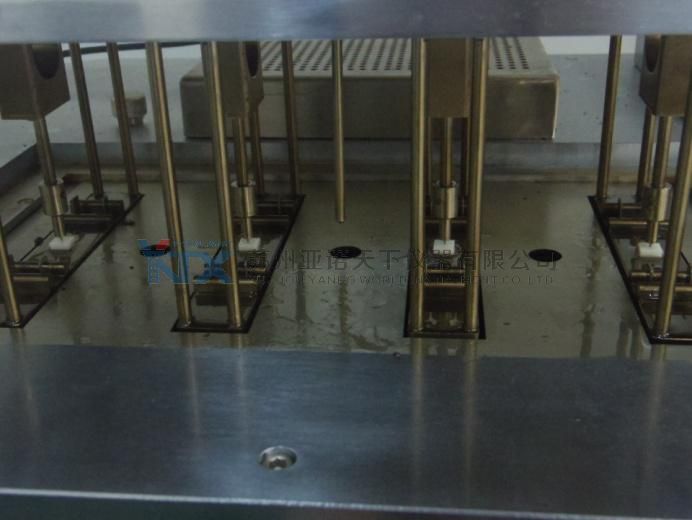

測(cè)試設(shè)備：
|
|
|
|
2.測(cè)試原理簡(jiǎn)述
1.維卡軟化點(diǎn)
一般情況下，熱塑性塑料在常溫下呈玻璃態(tài)，但隨著溫度的提高，逐漸向高彈態(tài)轉(zhuǎn)變，逐漸失去了它原有的剛性，變得柔軟，因此，在較小的外力作用下，就會(huì)產(chǎn)生較大的變形。熱塑性塑料的軟化點(diǎn)溫度的測(cè)定，即基于此。標(biāo)準(zhǔn)規(guī)定，在一定條件下（試樣升溫速率、壓針橫截面積、施加于壓針的靜負(fù)荷、試樣尺寸等），壓針頭刺入試樣1mm時(shí)的溫度，作為維卡軟化點(diǎn)溫度，以℃表示。
2.熱變形溫度
把一個(gè)具有一定尺寸要求的長(zhǎng)條形矩形試樣，二端用支座擱置，并在二支座中點(diǎn)處，施以規(guī)定的負(fù)荷，形成三點(diǎn)式簡(jiǎn)支梁式靜彎曲。隨著溫度的上升，試樣的變形逐漸加大。標(biāo)準(zhǔn)規(guī)定，將試樣中點(diǎn)的變形量達(dá)到某一規(guī)定值時(shí)試樣所處的溫度，作為熱變形溫度，以℃表示。

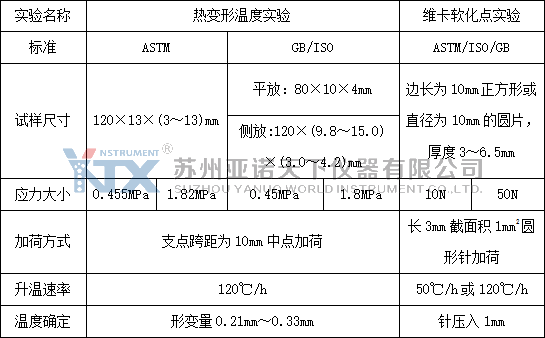

3.實(shí)驗(yàn)參數(shù)：
4.實(shí)驗(yàn)圖片：
圖1. 熱變形溫度(側(cè)放)實(shí)驗(yàn)示意圖
圖2. 維卡軟化點(diǎn)實(shí)驗(yàn)示意圖
4. 參考標(biāo)準(zhǔn)
GB/T1634.1-2004/ISO 75-1:2003 塑料負(fù)荷變形溫度的測(cè)定 第1部分：通用試驗(yàn)方法
GB/T1633-2000/ISO 306:1994 熱塑性塑料維卡軟化溫度（VST）的測(cè)定
ASTM D1525-09
Standard Test Method for Vicat Softening Temperature of Plastics
ASTM D648-07 Standard Test Method for Deflection Temperature of Plastics Under Flexural load in the Edgewise Position
本文位置：試驗(yàn)解決方案同類閱讀
48小時(shí)熱度排行
- 創(chuàng)傷骨科應(yīng)用 2023-12-14
- 安全鞋外底剛性試驗(yàn)機(jī) 2023-04-23
- DIN55662涂層和清漆耐高壓水沖擊試驗(yàn) 2023-04-01
- Ford FLTMBO160-04涂料油漆耐高壓水噴 2023-04-01
- Ford VCS 1029,54719高壓蒸汽噴射試驗(yàn) 2023-04-01
- PV3987高光耐磨測(cè)試方法 2023-03-17
- 馬丁代爾織物耐磨性測(cè)試：ISO 12947最 2023-02-27
- 手機(jī)可靠性測(cè)試包括哪些檢測(cè)項(xiàng)目和標(biāo) 2023-02-27
參與評(píng)論
